微信API-Gateway流控和缓存功能解析

简介

随着WXBot的微服务化，在WXBot后端实际上独立出了数十个微服务，并且微服务的数量在持续上升。这些微服务目前日均调用量有数千万到数亿次。 这些微服务都需要有鉴权、流控、缓存和监控等功能。我们希望将这些功能放在API-Gateway中统一实现。同时因为目前QPS在一万左右，该API-Gateway的响应性能也至关重要。

因为API-Gateway本质上要解决的问题是一个高IO，高并发，低计算的工作。Go的性能不错，且开发效率相对高，人力储备也相对充足，因此最终决定使用Golang开发API-Gateway。

目前接入了API-Gateway的微服务有机器翻译，QA，分词，NER（命名实体识别），知识图谱，文章分类等服务。

架构解析

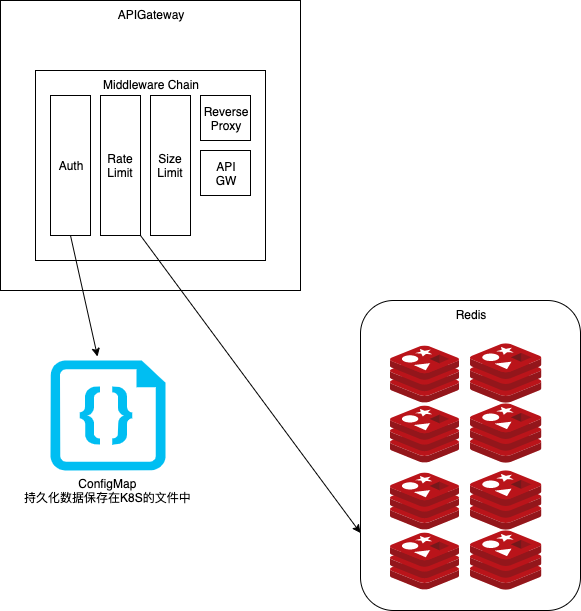

整个API-Gateway是基于调用链的，会链式调用Auth，Rate Limit， Size Limit，Cache（可选），Reverse Proxy等组件。

Auth的实现目前基于ConfigMap，我们将用户信息全部配置在ConfigMap里，原因是因为我们部署基于Kubernetes，所以可以非常简单的广播配置文件。又因为，我们的用户或者需要持久化的数据，显然不会非常多(例如，用户数估计短期内不会上千)。而用文件做持久化，速度更快，开发更简单。更容易保证不掉QPS的要求。

SizeLimit本身没有什么好说的，如果Request的Size超出了预定的Size就直接拒绝请求。

Reverse Proxy目前支持三种逻辑，RoundRobin、Random和User-hash:

1. RoundRobin方式会在后端的backend上顺序依次转发请求
2. Random方式在后端的backend里随机取一个转发请求
3. User-hash方式根据request里的User name hash出一个hash值来选定后端backend，这种方式可以保证相同用户的请求可以一直转发到后端的同一个backend

Rate Limit和Cache的实现方式会在后文详细说明。

流控功能

限流算法

限流算法一般来说有以下几种：

1. 漏桶算法

2. 令牌桶算法

漏桶(Leaky Bucket)算法思路很简单，水(请求)先进入到漏桶里，漏桶以一定的速度出水(接口有响应速率)，当水流入速度过大会直接溢出(访问频率超过接口响应速率)，然后就拒绝请求，可以看出漏桶算法能强行限制数据的传输速率。因为漏桶的漏出速率是固定的参数，所以，即使网络中不存在资源冲突(没有发生拥塞)，漏桶算法也不能使流突发(burst)到端口速率。因此，漏桶算法对于存在突发特性的流量来说缺乏效率。

令牌桶算法(Token Bucket)和 Leaky Bucket 效果一样但方向相反的算法，更加容易理解。随着时间流逝，系统会按恒定1/QPS时间间隔(如果QPS=100，则间隔是10ms)往桶里加入Token(想象和漏洞漏水相反，有个水龙头在不断的加水)，如果桶已经满了就不再加了，新请求来临时，会各自拿走一个Token，如果没有Token可拿了就阻塞或者拒绝服务。

多后端限流池

限流的工程本质是多个分布式计数器字典:

• Key: 是需要限流的特征Key。
  • 比如 : 某一个API，某一个用户，某一个IP下，每分钟限流100次，那么Key可以是 {API}_{USER}_{IP}。
• Value: 是目前的已调用次数，或者剩余的可调用次数。

所以，简单的用 Key做一个哈希，可以很容易的分派给多后端。

实现

我们最后采取了基于Redis的限流算法:

• Key: {API与用户融合的字符串}_{当前分钟数}
• Value: 目前的调用次数。

1
2
3
4
5

key = f"{key}_{min}"
call_count = redis.incr(key)
if call_count >= limit:
    return LimitExceeded
return OK

举个例子，比如我们使用的Key为zA21X31，过期时间设为59秒，限流速率为20 Req/min。

简单来说就是使用Redis计算每分钟的单个用户在特定api发送的Request数，如果少于limit就计数，如果大于等于limit就拒绝该请求的服务。

我们的算法类似于漏桶算法，使用令牌桶算法能够可以比较平滑的限流，但是考虑到有单点故障的隐患(比如增加计数的进程挂了)，以及部署起来略微复杂，所以采用了当前算法。

针对部分服务的优化

像机器翻译服务这类的服务，每个request包含的翻译语句长度不一，而后端翻译服务处理请求的时间和句子的长度成正相关的关系，因此不能简单地以每分钟的Request数来限流。

所以针对机器翻译服务，我们将计数器每次加的值改成了HTTP Request中payload数据成员的长度，payload即用户希望翻译的句子经过base64编码的字符串。

这种解决方式给Request存在权重问题的情景给出了一种统一的解决方案。从广泛的角度来说，我们可以把这种Request不平均的问题抽象成一个权重，在机器翻译服务是句子的长度，在别的场景可能是另外的权重，可以由后端服务的开发者来定义，计数器每次加这样一个权重值来进行限流以解决不均衡问题。

缓存功能

动机

以机器翻译服务为例，其本身是个幂等性的服务，即翻译前后语句的对应关系保持不变，因此可以考虑将此映射存在缓存里，缓存里有的话直接从缓存里拿，没有的话再去请求后端服务，为后端服务减轻负担，并且同时可以减少Request的响应时间，提高性能。

实现

我们采用了基于Redis的Key-Value对来存放映射关系：

• Key：对于每个服务的每个句子有一个独立的key，考虑到用户针对不同场景可能需要不同的缓存，因此添加了一个extrakey字段给用户自己定义
  • apiName+extraKey(用户自定义字段)+Payload(翻译之前的句子)
• Value：翻译之后的句子

其实实现很简单，可以用伪代码表示如下：

1
2
3
4
5
6
7
8

Key = Serialize(apiName,extraKey,Payload)
if Key in cache:
    Value = Get(Key)
  	refresh TTL
else
	Value = Get Result from backend
	Set(Key, Value) # can put it in Goroutine
return Deserialize(Value)

其中Cache不命中之后，再往缓存存key-value对的逻辑，不影响主逻辑的进行，因此可以放入Go协程中进行，可以压缩掉一个请求存数据库的时间。

考虑到Redis是基于内存的存储，使用起来成本比较高，因此我们实现了基于Redis和SSDB的两种版本。SSDB是一个高性能的支持丰富数据结构的 NoSQL 数据库，用于替代 Redis。它能够达到Redis的100倍容量，并且兼容了Redis的API。它将热点数据放在内存中，其余的数据放在硬盘。

几个需要注意的问题

缓存的命中率，缓存命中率与TTL有关，TTL的时间越长则缓存的命中率越高，但是相对来说就越占空间。因此选择一个合适的过期时间是比较tricky的事情，要在后续的实际应用中验证。目前我们的缓存过期时间设定的是7天。

缓存的失效，比如后端机器翻译服务的model更新了，在目前的实现里缓存的数据并不会实时失效或者更新。一种解决方式是设定一个trigger，每次更新model之后自动将缓存清空。

SSDB的Key有长度限制，需要小于等于100。这个问题可以用hash去解决，把Key映射为一个hash值来解决这个问题，但是会存在hash碰撞的情况，如果hash函数设置的足够好，碰撞的概率是极其低的。另外也有几种解决思路，比如从业务需求的角度来讲，Key的长度大于100是不是合理的，长度不符合要求的请求是可以在size limit那层过滤掉的。除此之外也可以重新编译SSDB的源码，改动它对Key的长度限制，以使之符合要求。

总结

我们对API-Gateway中基于Redis的限流算法做了详细的说明，并且针对特定的后端服务做了一层缓存，实现了基于Redis和SSDB的两个版本。限流和缓存这两块的功能已经稳定，未来应该不会再有大的变化。本工作在josephyu的指导下进行，感谢josephyu。

微信机器翻译服务向Ctranslate2框架的迁移过程

简介

Ctranslate2是维护OpenNMT模型的公司新出的一种专门针对OpenNMT-py和OpenNMT-tf模型的优化推理引擎，同时支持CPU和GPU。这里的优化主要指两个方面，一是模型的压缩，二是推理的加速。

Ctranslate2具有以下关键特性：

• 高效运行
• 交互式解码
• 模型量化
• 并行翻译
• 动态内存使用
• 自动化的指令集调度
• 轻量的磁盘占用
• 易于使用的翻译API

我们之前机器翻译服务是使用的OpenNMT模型，因此可以很简单的迁移到Ctranslate2上。Ctranslate2的使用方式也很简单，主要分为两步：

1. 转模型，将OpenNMTPy或者OpenNMTf模型转换为该框架支持模型的二进制形式，量化参数支持int8和int16，也可不做量化操作。

   以下是将一个OpenNMTPy模型转换成Ctranslate2 int8量化模型的示例：

   1 2 3 4 5 6

   import ctranslate2 converter = ctranslate2.converters.OpenNMTPyConverter(cfg.model) output_dir = converter.convert(output_dir="./vx_model", model_spec=transformer_spec, quantization=int8, force=True)

2. 使用转换后的模型进行翻译。

   1 2 3

   import ctranslate2 translator = ctranslate2.Translator("vx_model/") translator.translate_batch([["你好", "世界", "!"]])

分析

CTranslate2的核心实现与框架无关。特定于框架的逻辑移至转换步骤，该步骤将训练好的模型序列化为简单的二进制格式。它是以这种方式来兼容不同机器学习框架的model。

其次我觉得需要回答这样一个问题，Ctranslate2的翻译效果为什么快？我觉得关键之处在于”定制”，普遍意义上的神经网络框架比如Pytorch和TensorFlow是针对所有任务的，但是Ctranslate2只是针对机器翻译服务的，可以做一些针对性的优化。

CTranslate2的整体架构可以分为这么几个部分：

1. 通用层

   • 模型格式：模型格式定义了每个model中variable的表示

   • 模型序列化：转二进制格式

2. C++ engine

   • 存储：Ctranslate2使用行优先的存储方式，定义在StorageView Class
   • 抽象层
     • primitives：底层计算函数
     • ops
     • layers
     • models
     • translators：使用model实现文本翻译逻辑的高阶类
     • translators pool：并行计算的translator池，共享同一个model
   • Ops

主要影响Ctranslate2运行速度的有两个参数，分别是intra_threads和inter_threads：

• intra_threads是每次转换使用的线程数：增加此值可减少延迟。
• inter_threads是并行执行的最大翻译引擎的数量：增加此值以增加吞吐量（由于线程内部的某些内部缓冲区被复制，这也会增加内存使用量）。

我们可以从源码角度看一下这两个参数是在哪个地方起作用的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

TranslatorPool(size_t num_replicas, size_t num_threads_per_replica, Args&&... args) {
  set_num_threads(num_threads_per_replica);
  _translator_pool.emplace_back(std::forward<Args>(args)...);
  // On GPU, we currently don't benefit much from running instances in parallel, even
  // when using separate streams. This could be revisited/improved in the future.
  if (_translator_pool.back().device() == Device::CUDA)
    num_replicas = 1;
  for (size_t i = 1; i < num_replicas; ++i)
    _translator_pool.emplace_back(_translator_pool.front());
  for (auto& translator : _translator_pool)
    _workers.emplace_back(&TranslatorPool::work_loop,
                          this,
                          std::ref(translator),
                          num_threads_per_replica);
}

num_replicas即inter_threads，num_threads_per_replica即intra_threads。

所以inter_threads其实决定了TranslatorPool的大小，即翻译引擎的个数。

1
2
3
4
5
6

void set_num_threads(size_t num_threads) {
#ifdef _OPENMP
  if (num_threads != 0)
    omp_set_num_threads(num_threads);
#endif
}

而intra_threads决定了同一个翻译任务起多少个线程去翻译。

因此在实际部署中，我们采用了inter_threads数为1，intra_threads数等于核数的方案。

实现

机器翻译服务现在可以分为这么几个阶段：

• 中英翻译流程：分词，bpe，翻译，delbpe，detruecase，detokenize
• 英中翻译流程：normalize, tokenize, subEntity，转小写，bpe，翻译，delbpe，去空格

替换过程只需要将翻译阶段中的predictor替换成ctranslator2的实现即可，但要注意Ctranslate2框架下的输入和之前的机器翻译服务有些许不同，需要改动一下bpe阶段的输出。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

def load_predictor(config_file):
    # model config
    cfg = token_process_tools.TokenProcessor(config_file)
    if with_onmt_py:
        quantize_dynamic = "with quantize_dynamic" if with_quantize_dynamic else "not with quantize_dynamic"
        print("With ONMT ", quantize_dynamic)
        translator = base_model.get_onmt_translator(cfg, with_quantize_dynamic)
        return base_model.BatchPredictor(cfg, translator, debug)
    else:
        print("With ctranslate2 ", ctranslate2_quantization)
        translator = base_model.get_ctranslate2_translator(
            cfg,
            ctranslate2_quantization,
            inter_threads=inter_threads,
            intra_threads=intra_threads)
        return base_model.BatchPredictorWithCtranslate2(cfg, translator, debug)


predictcn = load_predictor('./model/cn2en_config.yml')
predicten = load_predictor('./model/en2cn_config.yml')

上线

目前还未正式上线，在TKE集群上部署进行小流量测试。因为量化模型会对翻译效果造成一定的影响，因此针对Ctranslate2框架训练的model非常重要。未来会在测试充分的情况下，使用auto-serve正式上线。

性能

我们对CTranslate2机器翻译框架替换前后的机器翻译成本做了对比：

测试的机器是2核的机器，每个model测试10个句子，token数目统一是3834。

可以看出替换成Ctranslate2的机器翻译框架，在int8的量化情况下要比ONMT的量化模型节省了9.6%的成本。

总结和展望

我们基于Ctranslate2这种全新的机器翻译框架实现了机器翻译服务上的predict模块，翻译的性能有了一些提升，可以节省下一些机器的成本。未来会对model进行针对Ctranslate2框架进一步的调优，并且会进行更加充分的测试。

关于进一步的调优工作，如果是在GPU上进行的机器翻译服务，可以对CUDA caching allocator的一些参数进行针对性的调优，如bin_growth，min_bin，max_bin和max_cached_bytes等参数。

这个工作在josephyu和florianzhao指导下进行，感谢他们。
